دستگاه حکاکی و سنبه زنی دروازه ای

جزئیات محصول

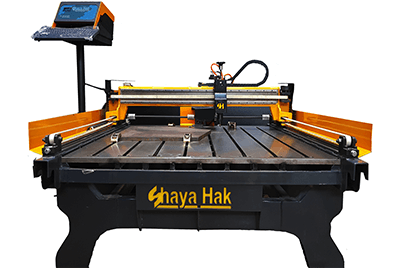

    زمانی که ابعاد حکاکی مورد نظر ما از یک سایزی فراتر میرود دیگر از استراکچر cفریم نمیتوان استفاده کرد و باید استراکچر GATEWAY دروازه ای بهره برد. دستگاه حکاکی و سنبه زنی دروازه ای مدل G1000 دارای استراکچر بسیار سنگین و با لود وزن بالا میباشد.  دستگاه حکاکی دورازه ای یک  سیستم دوکاره با قابلیت خاص جهت سنبه زنی قبل از سوراخ کاری مطابق نقشه برش خورده قطعات میباشد که این دستگاه در سیستم های سازه فلزی استفاده میشود که حجم سوراخ کاری بسیار زیاد بوده و ضخامت ورق های مورد استفاده بسیار متغیر است و حتی تا ورق های 40m نیز مورد استفاده قرار میگیرد. عموما این تیپ سوراخ کاری ها توسط اپراتور به شیوه خط کشی و سنبه زنی دستی جهت سوراخ کاری با دریل رادیال صورت می پذیرد که مستلزم نیرو انسانی زیاد همراه با خطای انسانی و زمان زیاد میباشد . در بسیاری از شرکت ها هم از دریل های CNC استفاده میشود اما همچنان دریل های رادیال و شیوه دستی از خط خارج نشده و عمده کار به توسط نیروی انسانی انجام میشود. با توجه موارد ذکر شده شرکت شایاحک برای  اولین بار در ایران اقدام به طراحی و تولید دستگاه CNC سنبه زنی نموده که با افزایش سرعت ، بالا بردن دقت و نزدیک صفر شدن خطای کار ؛ عملیات سنبه زنی بسیار ساده ای خواهیم داشت و همزمان توانایی حکاکی بر روی قطعات را نیز دارا میباشد. انجام این دو فرآیند به صورت همزمان و با سرعت و دقت بالا باعث شده عملیات سوراخ کاری و حکاکی با سرعت و دقت بالایی انجام شود و در نهایت با ترکیب این دو عملیات منجر به کاهش تعداد اپراتور ، هزینه و زمان تولید میشود.

    ابعاد دستگاه

    500*1500*2000 mm

    محدوده حکاکی

    1000*1200 mm

    لود وزن

    1200 kg

    ارتفاع کارگیری

    200 mm

    وزن

    Kg 700

    سرعت حرکت خطی

    1 6cm /sec

    عمق حکاکی

    0.5 -2.5 mm

    فشارباد

    9-5 BAR

    روش حکاکی

    INDENT MARKING کوبشی

    نوع موتور

    Stepper motor

    محور حرکتی

    liner Guide

    تغذیه

    تکفاز

    پورت ارتباطی

    RS232 & USB

    حافظه جانبی

    SD Card

    قابلیت نرم افزاری

    ورودی گرفتن نقشه از اتوکد و کرل

    قابلیت همزمان حک فلز و سنبه زنی
